С помощью каких условных знаков показывают рельеф на планах местности?
Поскольку немало времени провел за контурными картами в школе, а потом и на черчении в институте, объяснить основные принципы для меня будет несложно. Более того, расскажу о том, что подразумевает понятие «рельеф местности».
Рельеф местности и его элементы
Думаю, что для полноты ответа необходимо уточнить, что, собственно, называют рельефом. Итак, в это понятие входит совокупность неровностей вне зависимости от их расположения, возраста или природы образования. Различают как положительные, то есть выпуклые, так и отрицательные формы, например, впадины. Кроме этого, существует понятие «детали рельефа» — например, насыпь или выемка.
Основные формы рельефа
Сюда включены следующие образования:
- гора — возвышенность любой формы, однако не ниже 200 метров;
- котловина — так называют замкнутое углубление в виде конуса;
- хребет — двояко вытянутая возвышенность с двумя ярко выраженными скатами;
- лощина — так называют углубления, что имеют вытянутую форму;
- седловина — сюда относятся пониженные участки между возвышенностями.

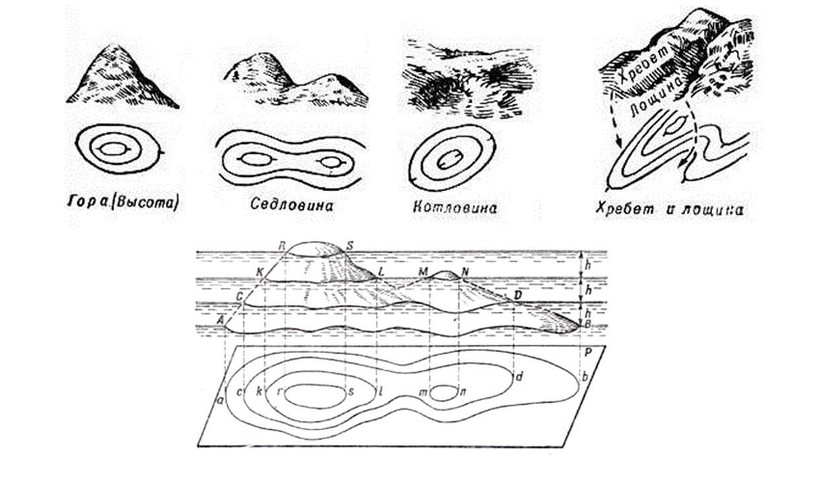

Обозначение рельефа на планах местности

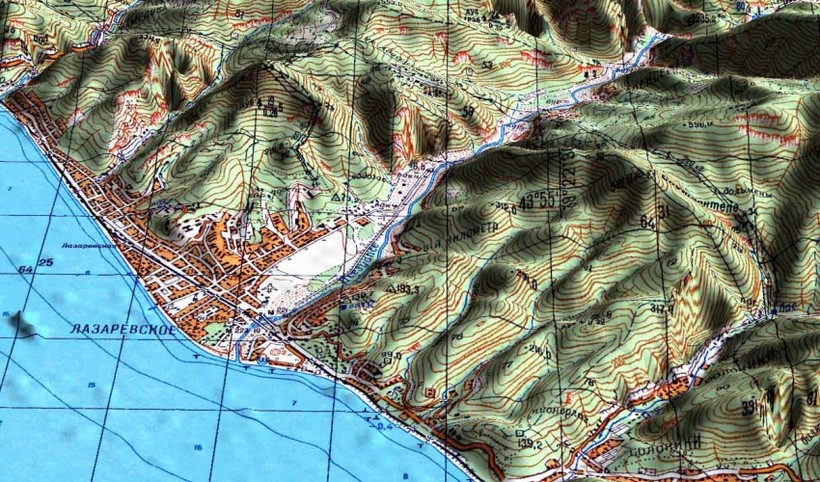

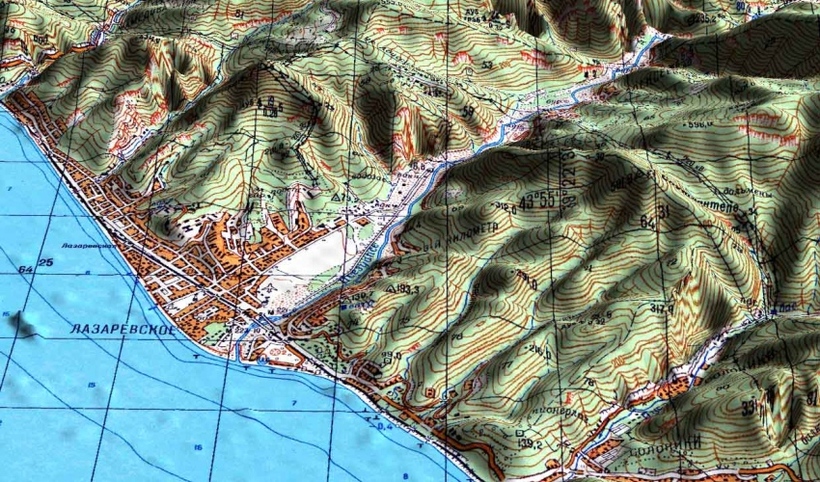

На картах и планах обозначение происходит посредством нанесения горизонтальных замкнутых линий, которые отображают фактические очертания объекта. Каждая извилистая линия проходит строго через точки, отражающие высоту. Проще говоря, это сечение объекта в горизонтальной плоскости параллельно уровню океана. Кстати, от этого же уровня и начинается исчисление высот. Расстояние между линиями называется высотой сечения — величина, что определяется исходя из масштаба плана или особенностей рельефа. Иногда необходимо обозначить некоторые особо важные неровности. В таком случае, помимо основных горизонтальных линий, применяют дополнительные так называемые половинные горизонтали. На плане они четко выделяются пунктиром.
Для того, чтобы обозначить скат, применяют короткие черточки, которые указывают на его направление. Как правило, они прорисовываются в местах изгиба горизонтальных линий. Посредством отмывки — оттенения склона, достигается общая выразительность изображения.
Существует парочка методов передачи неравномерности рельефных форм на топографических картах:
- самый давний способ — это передача рельефа штриховкой. Штрихи на план, карту наносятся по специальной шкале;
- также рельеф можно изображать посредством подписей отметок цепи точек, отмывкой красками разного тона;
- впрочем лучший способ — передавать рельеф посредством горизонталей с условными знаками, подписями отметок показательных точек. Горизонталь — линия, соединяющая отдельные взятые точки поверхности с высотой одного уровня.
