Что означает слово "чертеж"? Чем чертеж отличается от рисунка?
Я крайне не любил черчение в старших классах средней школы. Чертежи у меня не получались, т. к. я постоянно забывал о необходимости соблюдения правил: то линии у меня получались толще, чем надо, то масштаб не соблюден и т. п. А вот рисовать я любил: в отличие от черчения, там было больше неправильных линий и широкое поле для применения разных штрихов.
Рисунок и чертеж: различия
Чертеж, прежде всего, отличается от рисунка обязательным соблюдением строгих правил, к коим можно отнести:
- Изображение объектов только в строгом масштабе.
- Обязательное применение чертежных инструментов (циркуль, линейка).
- Недопущение неправильных линий (даже волнистая линия имеет законы своей рисовки и правильно называется «линия разрыва»).
- Выдерживание аккуратности изображения (отсутствие помарок и явных дорисовок).
- Применение специального шрифта для «легенд»-подписей.
- Применение только листов особого формата (установлены ГОСТ 2.301-68).
В рисунке же все это соблюдать не обязательно, а в некоторых случаях даже приветствуется, например, это касается дорисовки. По моему мнению, главным отличием чертежа от рисунка является то, что в последний автор неминуемо вкладывает свое отношение к изображаемому объекту, и допускаются различные домыслы. Чертеж же — это, прежде всего, строгая проекция объекта.
Где используются чертежи

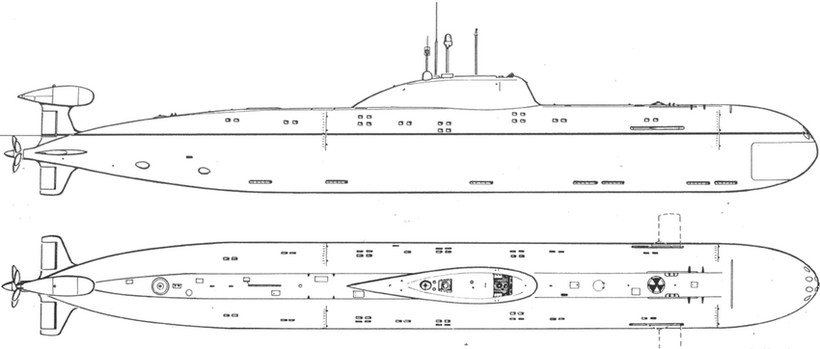

Естественно, они находят свое применение в конструкторской работе. Для изготовления любого предмета, от шайбы для болта до подводной лодки, необходимо выполнить его чертеж со строгим обозначением размеров и форм.
Эти наглядные данные будут «библией» для изготовителя. Уже при производстве первых опытных образцов предмета могут быть выявлены некоторые несоответствия между чертежом и физическим образцом, что повлечет необходимость внесения изменений в чертеж. В настоящее время в РФ действует ГОСТ «Основные требования к чертежам» в рамках Единой системы конструкторской документации. Там порядок выполнения чертежей расписан «по минутам»: от правил изображения округлых форм до оформления подписей.
Слово «чертёж» означает «результат черчения». В отличие от рисунка, который, по сути, представляет собой схематично выполненный «от руки» набросок, чертёж предполагает строгое соблюдение чертёжных правил: все линии обязаны иметь толщину, пропорциональную толщине основной сплошной линии; чертёж должен быть в стандартном масштабе; обязательным требованием является проставление размеров; все надписи должны быть оформлены чертёжным шрифтом; чертёж всегда содержит «штамп» (основную надпись) и рамку.
