Как на топографической карте отличить холм от впадины?
Мой брат переадресовал своего сына ко мне с домашним заданием по родному краю. Задание требовало составить топографическую карту своего микрорайона. Если как обозначать дорогу, здания и деревья, я помнила, то с возвышенностями в рельефе (холмами) и понижениями (впадинами) возникли проблемы. Вот решила освежить припавшие пылью знания.
Понятие «топографическая карта»

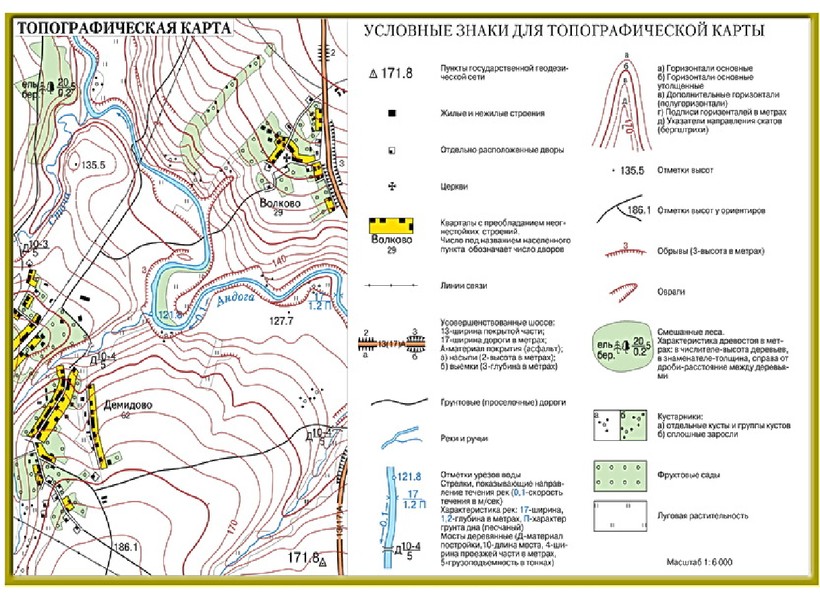

Под термином «топографическая карта» подразумевается тип географической карты, где детально отображается определённая местность. По топографическим картам можно узнать сведения про:
- гидрографию;
- опорные геодезические пункты;
- границы;
- рельеф;
- дороги;
- грунты;
- растительность;
- коммуникации;
- хозяйственные и культурные объекты.
Крупномасштабные топографические карты в наибольшей степени детализируют географические объекты. При уменьшении масштаба карты сведения обобщаются, а что-то исключается.
Условные обозначения топографических карт

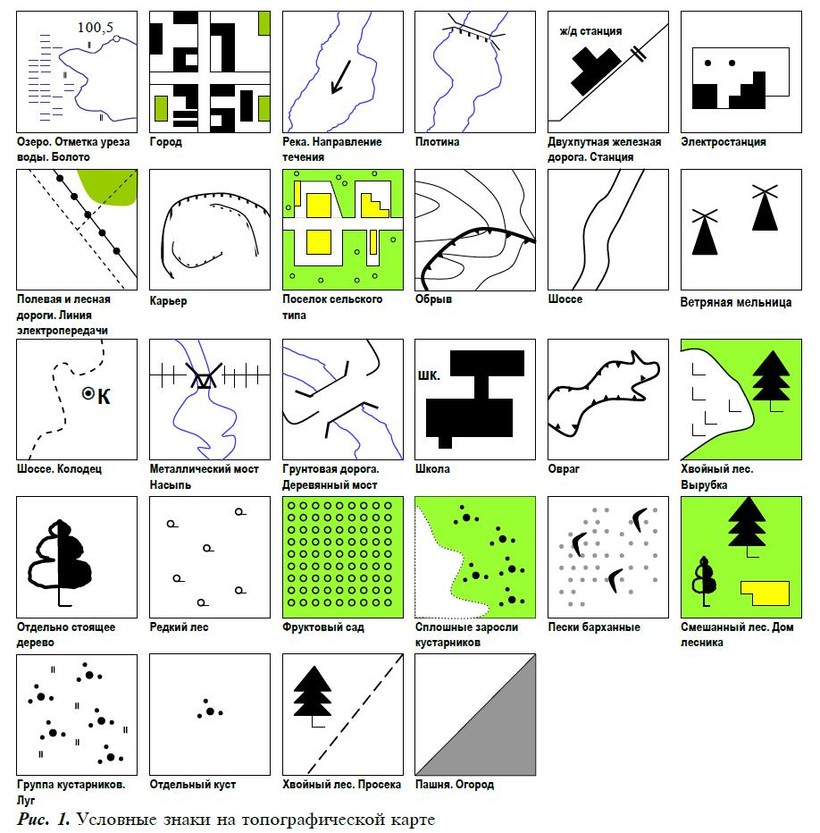

Посредством условных знаков представлены объекты местности на картах. Делятся они на:
- контурные (масштабные), отображающие объекты местности, которые поданы в масштабе карты, т. е. параметры конкретного объекта можно измерить (площадь леса, озера);
- пояснительные. Название говорит само за себя — к этим условным знакам относятся дополняющие подписи, которые объясняют, уточняют характеристики и разновидности объектов местности;
- внемасштабные знаки переносят объекты, которые по какой-либо причине невозможно изобразить масштабными знаками, т. е. не выражается в масштабе (дом, дерево, столб, колодец, церковь).
Холмы и впадины на топографических картах

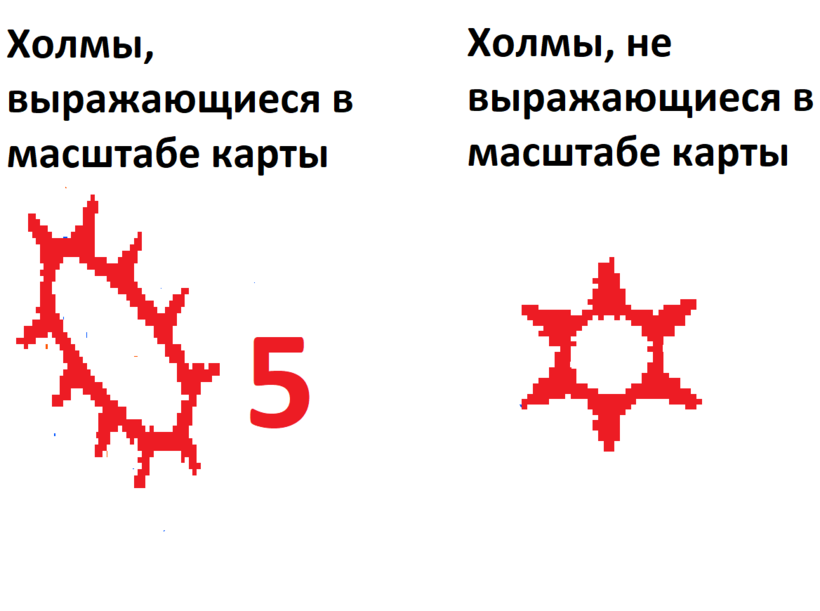

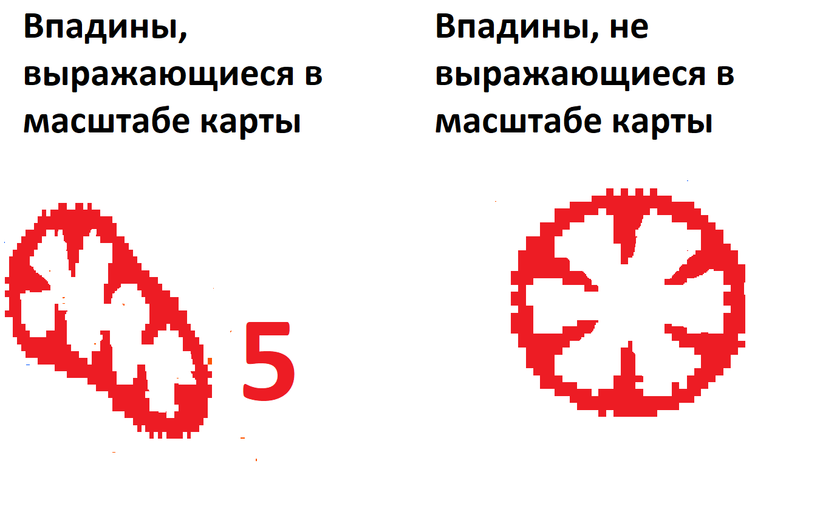

Изображают и впадины, и холмы на карте достаточно похоже — замкнутой линией, которая конфигурацией передаёт приблизительную форму рельефного образования. Отличие в передаче отрицательных и положительных рельефных форм состоит в характере штриховых линий: при изображение впадин — штриховка направлена к центру, при изображение холмов — наоборот.
Дополнительно, если объект выражается в масштабе карты, рядом стоит цифра — величина в метрах.
Прежде всего, для изображения на топографической карте холма или впадины используются замкнутые круговые линии. И чем выше/глубже холм или впадина, тем больше изображено этих самых линий. Ну а для того, чтоб понять холм это или впадина, рисуют небольшие штрихи на самих кругах. Если штрихи "внутрь" — то это впадина, а "из" — холм.
