Какие существуют способы записи масштаба?
В пеших походах мне трудно обойтись без «чтения» карт. А масштаб - неотъемлемая часть любой карты. Расскажу о способах нанесения на карту масштаба.
Масштаб на карте
Масштаб – это отношение объекта, изображенного на каком-либо носителе к реальным его размерам. Например, нам нужно изобразить на бумаге (схеме или карте) реку. Так как мы не можем на маленький или большой листочек бумаги поместить ее в реальных размерах, то будем пользоваться масштабированием – уменьшим ее реальные размеры в несколько раз и нанесем их на бумагу. Масштаб наносится на графическую часть карты или выносится за ее поля.
Не всегда масштабирование используется для уменьшения реальных размеров объекта. Для изображения предметов, размеры которых незначительны, используется масштаб увеличения. В этом масштабе знаменатель всегда меньше числителя.
Способы масштабирования
В географии выделяют всего три способа масштабирования:
- графический;
- численный;
- именованный.

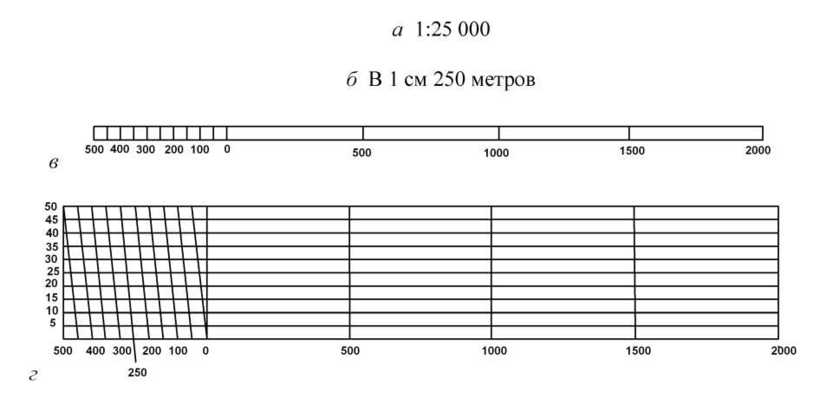

Графическое масштабирование – это поперечное или продольное (линейное) нанесение изображения линейки, разделенной на равные части.
Линейное нанесение масштаба на карту несколько отличатся от поперечного. Его структура более простая и менее точная. В поперечном же масштабировании используются такие геометрические единицы, как отношения отрезков прямых, нанесенных на линейку параллельно и пересекающих стороны отложенного угла.
Численное масштабирование – нанесение на карту масштаба цифрами в виде дроби – числителя и знаменателя. Возьмем масштаб изображения географического объекта один к десяти (1:10). Это значит, что 1 метр (сантиметр или километр) реального предмета изображен на бумаге уменьшенным в 10 раз. То есть, 1 метр реки (или дороги) на карте будет протяженностью в 0.1 метра или 10 сантиметров.
Именованный масштаб – масштаб, в котором точно указано, сколько и каких единиц измерения содержит реальный объект и его изображение на карте. Например, в одном сантиметре карты изображено 1000 километров реальной местности (1 см = 1000 км).
Существует числовой, именованный и линейный способы записи масштаба.

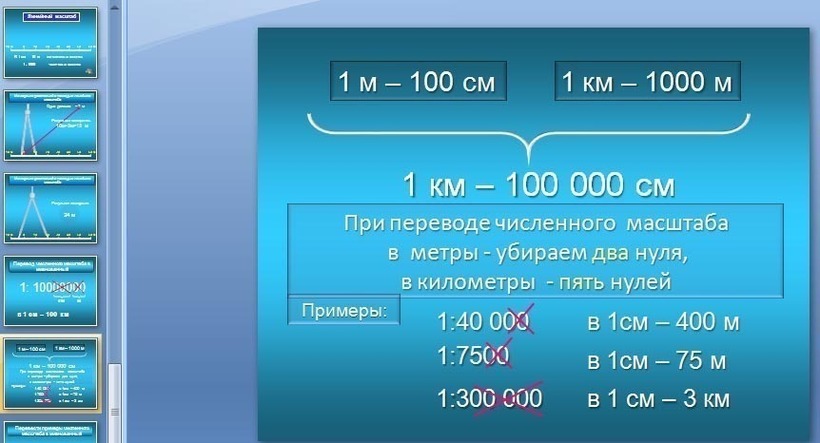

Числовой. Используют соотношение чисел, например, соотношение 1:3000 показывает, что на карте все линейные размеры уменьшили в 3 тысячи раз.
Именованный. Дает определенную возможность приблизительно высчитывать размеры предметов и расстояние между ними. Например, если числовой масштаб 1:500, то именной выглядит – в 1 см – 5 м (1 см отрезка на карте соответствует 5 м в реальности).
Линейный. Основа такого способа – отрезок линии, который делят на равные части (чаще всего сантиметры или дюймы), возле каждого деления ставят числа, которые соответствуют расстоянии местности. При этом пользуются циркулем.
