Самая большая в России!

Пишет блогер Марина Лысцева:

После страшной аварии 2009 года прошло шесть лет, год назад тут закончили восстановительные работы, сейчас идет ремонт и отделка помещений.

Предлагаю пройтись по Саяно-Шушенской ГЭС с экскурсией, оценить объем проделанных работ и в очередной раз поразиться масштабам самого большого в России гидроэнергетического комплекса.

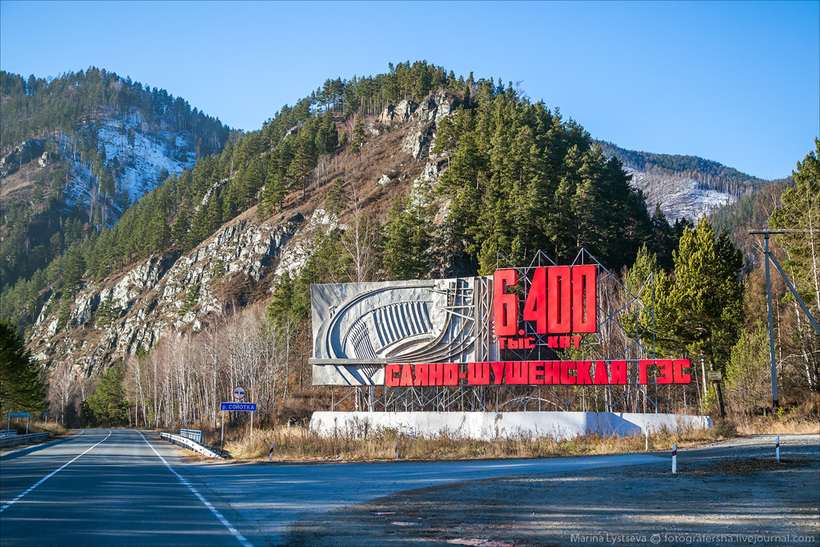

От аэропорта Абакан до поселка Черемушки, рядом с которым в 1963 году начали возводить СШГЭС, полтора часа езды.
После Саяногорска машин становится заметно меньше, дорога заканчивается возле ГЭС, а дальше можно попасть только на гребень плотины по спецпропускам.

Самая большая в России!

Из Черемушек, где живет большинство работников станции, до СШГЭС ходит бесплатный трамвай, отправляющийся каждый час.

Время в пути по берегу Енисея занимает около 15 минут, расстояние от конечных станций — меньше шести километров.

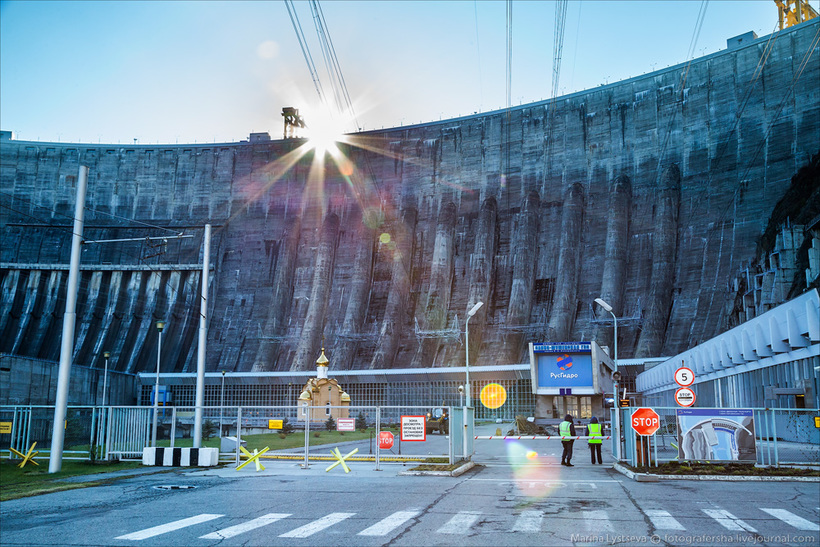

Трамвай подъезжает прямо к проходной. Тут все серьезно — бронированная будка и противотанковые ежи.

После теракта на Баксанской ГЭС в Кабардино-Балкарии охрана всех объектов «РусГидро» была усилена.

Самая большая в России!

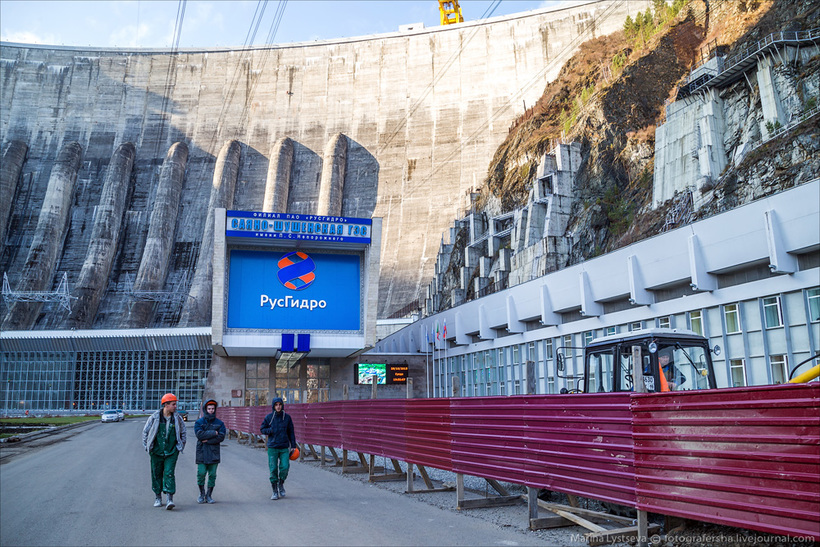

После серьезного досмотра, как в аэропорту, проходим на территорию Саяно-Шушенской ГЭС.

Масштаб довольно трудно воспроизвести, но человек на фоне бетонной стены смотрелся бы трудноразличимым пикселем.

Установленная мощность СШГЭС — 6400 МВт, среднегодовая выработка — 23,5 млрд кВтч электроэнергии.

Напорный фронт Саяно-Шушенской ГЭС образует бетонная арочно-гравитационная плотина — уникальное по размерам и сложности возведения гидротехническое сооружение.

Конструкция высоконапорной арочно-гравитационной плотины не имеет аналогов в мировой и отечественной практике.

Самая большая в России!

Часовня была открыта у подножия СШГЭС в первую годовщину аварии.

Напомню, что техногенная катастрофа произошла в машинном зале 17 августа 2009 года. В результате разрушения гидроагрегата № 2 произошел выброс воды из кратера турбины. Потоком воды был залит машинный зал, повреждено силовое, вспомогательное оборудование, обрушены строительные конструкции здания машинного зала. Все десять гидроагрегатов вышли из строя. Погибли 75 человек.

Самая большая в России!

Оригинальный фонтан с шаром-логотипом «РусГидро», от которого текут десятки водных потоков символизирующих ГЭС и ниспадающих на карту России.

Самая большая в России!

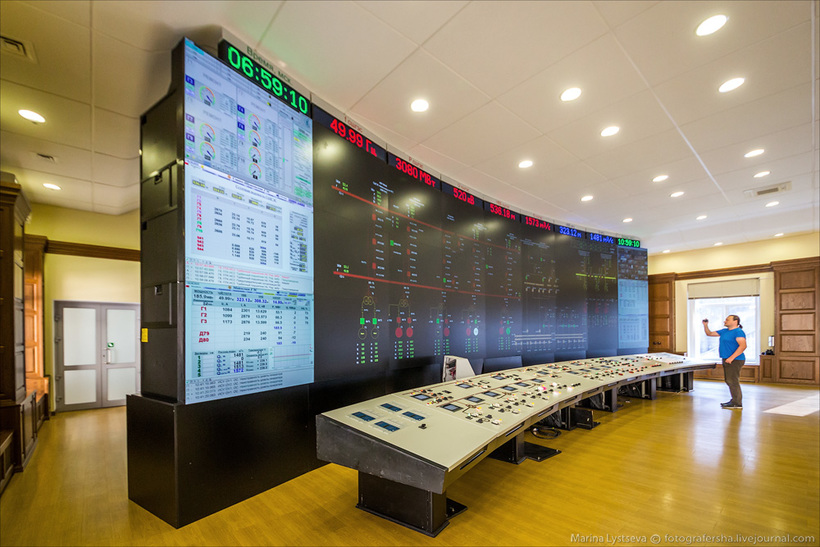

Первым делом направляемся в мозг Саяно-Шушенской ГЭС — пультовую.

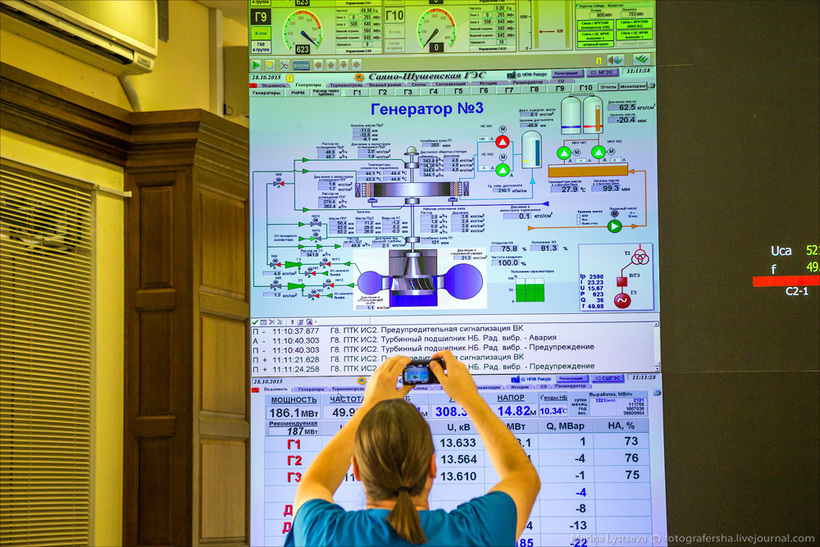

Табло полностью электронное, до замены оборудования оно было большим и железным с кучей окошек, датчиков и стрелок.
С одной стороны время по Москве, с другой местное по Красноярску.

Контроль состояния плотины Саяно-Шушенской ГЭС — процесс непрерывный.

Самая большая в России!


Отсюда же идет наблюдение за Майнской ГЭС, которая расположена двадцатью километрами ниже по течению и выполняет функции контррегулирующей станции. СШГЭС является при этом остропиковой.

Вся получаемая по результатам инструментальных и визуальных наблюдений информация поступает техническим руководителям станции. А они по итогам анализа информации направляют свои пожелания в государственную организацию, занимающуюся регулированием уровня воды в водохранилищах — Росводресурсы. Преимущество такой работы заключается в оперативности, а комплексный контроль обеспечивает эксплуатационную надежность плотины.

Самая большая в России!

Из окна пультовой хороший вид на ГЭС.

Высота сооружения составляет 245 м, длина по гребню — 1074,4 м, ширина по основанию — 105,7 м и по гребню — 25 м. В плане она имеет вид круговой арки радиусом 600 м с центральным углом в 102 градуса.

Плотина СШГЭС является самой высокой в России и 13-й по высоте в мире. Пока китайцы не понастроили своих плотин, мы входили в пятерку лидеров...

Самая большая в России!

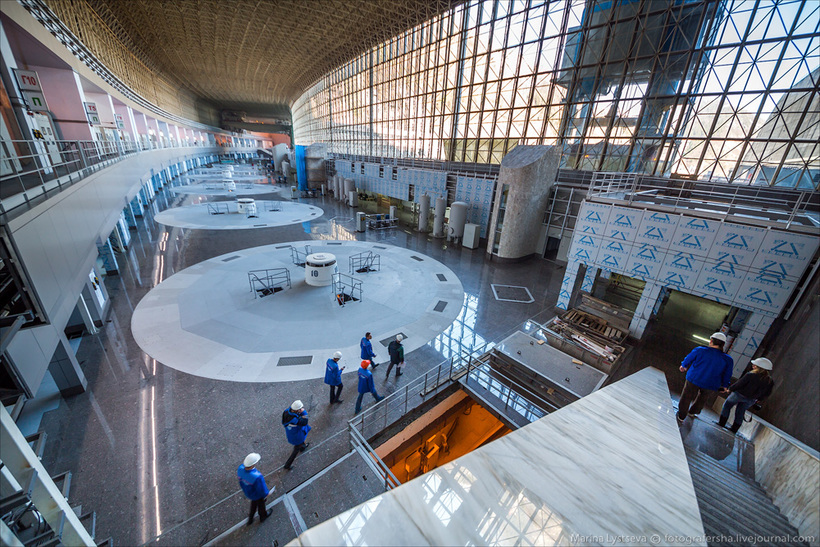

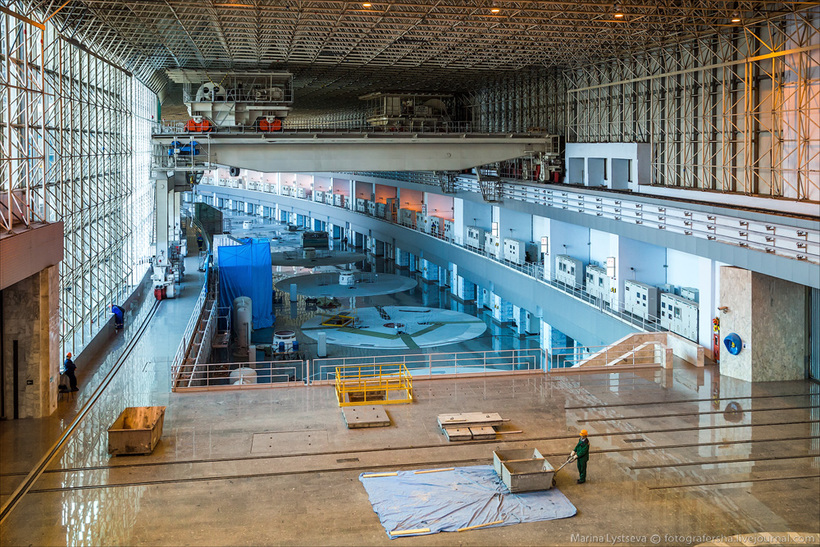

В машинном зале ГЭС размещено 10 гидроагрегатов мощностью по 640 МВт с радиально-осевыми турбинами. Расчетный напор составляет 194 метра, максимальный статический напор — 220 м.

Самая большая в России!

Высота потолков в машинном зале 25 метров, при аварии здесь все было заполнено водой до уровня балкона. Несколько человек уцелели, держась за балки наверху, а несколько были обнаружены в нижних помещениях, где создалась небольшая воздушная подушка...

Самая большая в России!

Спустились в нижние помещения — за этой круглой стеной гудит гидроагрегат (на момент съемки не работал).
СШГЭС

Самая большая в России!

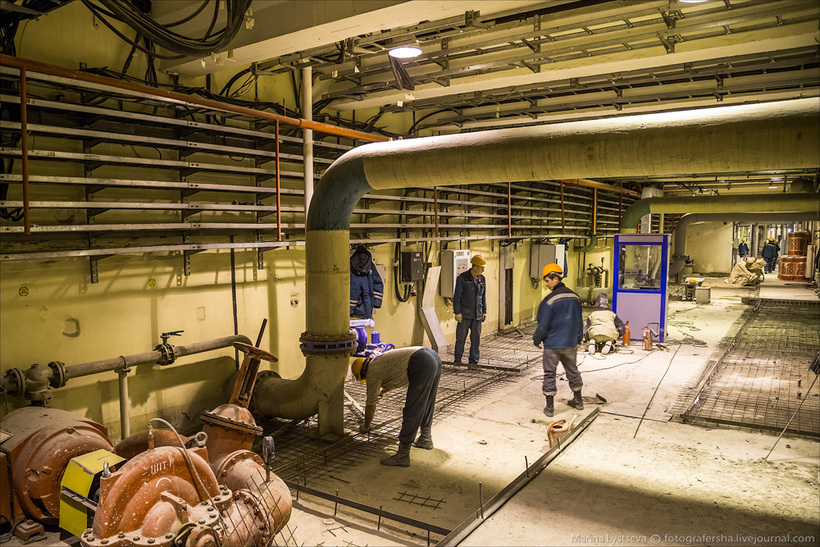

В нижних помещениях идет ремонт, здесь рабочие кладут арматуру, куда потом зальют бетон и получат новый пол.

Самая большая в России!

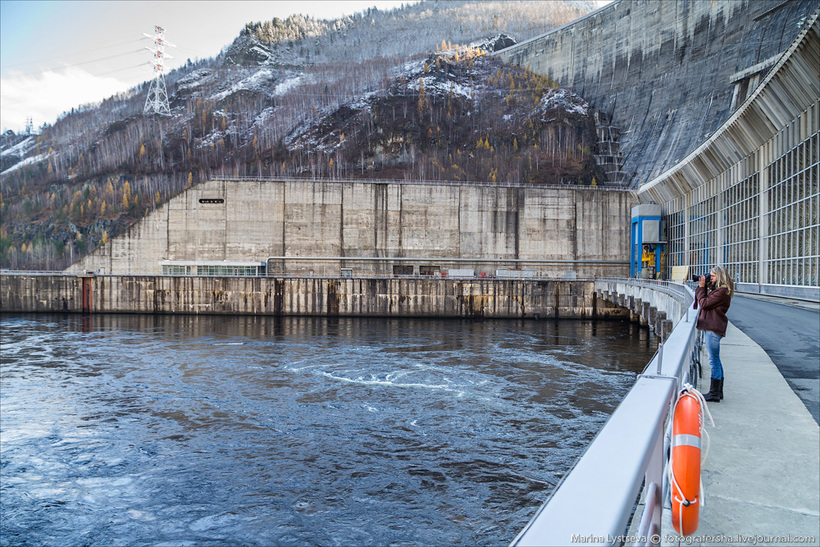

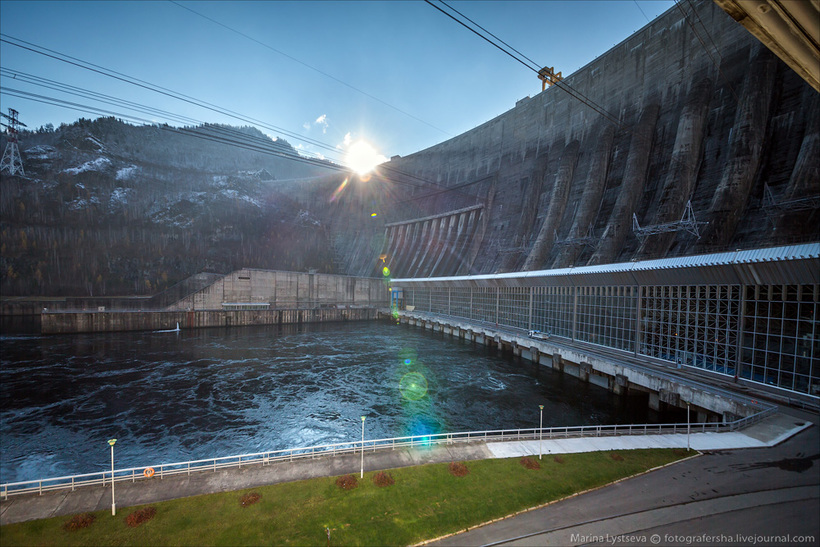

Выходим на балкон машинного зала со стороны нижнего бьефа.

Самая большая в России!

Максимальная пропускная способность эксплуатационного водосброса при нормальном подпорном уровне (НПУ — 539 м) составляет 11700 м3/с.

Самая большая в России!

Прошли поближе к самой плотине. Под железобетонной облицовкой толщиной 1,5 метра проходят турбинные водоводы диаметром 7,5 метров — снизу кажется, что они сужаются, но это не так. Высота до гребня плотины около 150 метров.

А под нами еще почти сто метров вниз — бетон и вода, полная высота плотины 245 метров.

Самая большая в России!

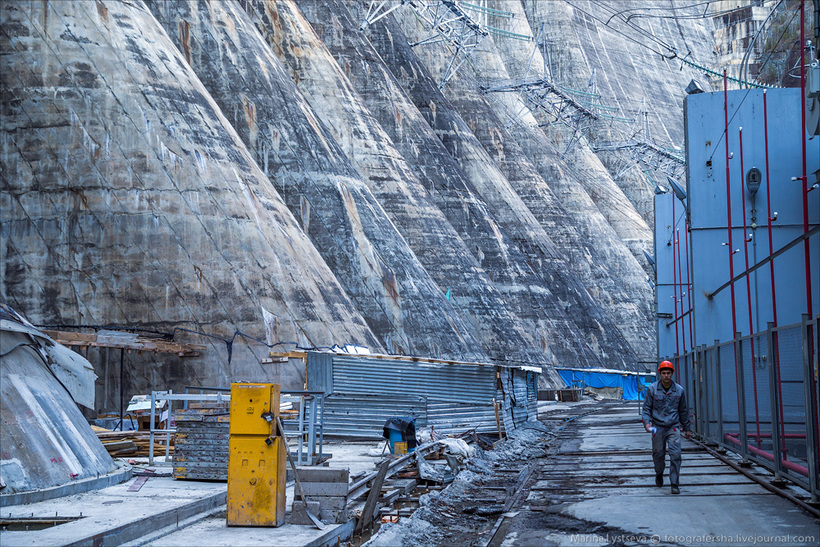

Внизу обновляют рельсовые пути для перекатки трансформаторов.

Самая большая в России!

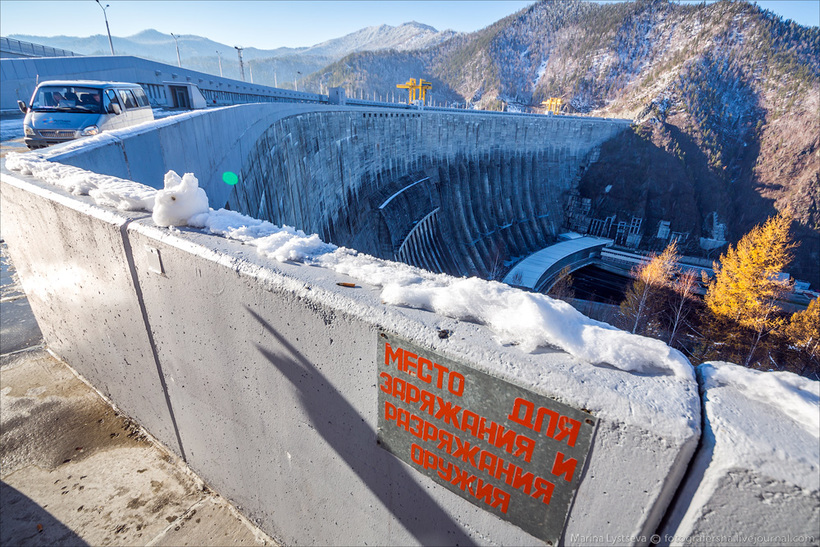

Наконец поднимаемся на гребень плотины, преодолев серпантин и километровый тоннель в горе.

Самая большая в России!

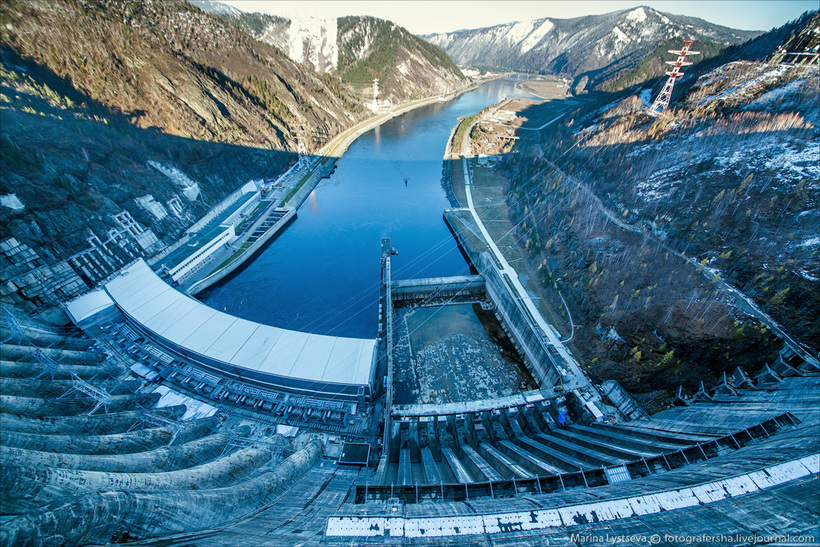

Станционная часть плотины располагается в левобережной части русла реки и состоит из 21 секции при общей длине 331,6 м. Со стороны нижнего бьефа к ней примыкает здание ГЭС, в зоне примыкания на отметке 333 м устроена трансформаторная площадка.

Основной водосброс имеет 11 отверстий, которые заглублены на 60 м от НПУ, и 11 водосбросных каналов, состоящих из закрытого участка и открытого лотка, которые проходят по низовой грани плотины (на фото правее). Водосбросы оборудованы основными и ремонтными затворами.

Самая большая в России!

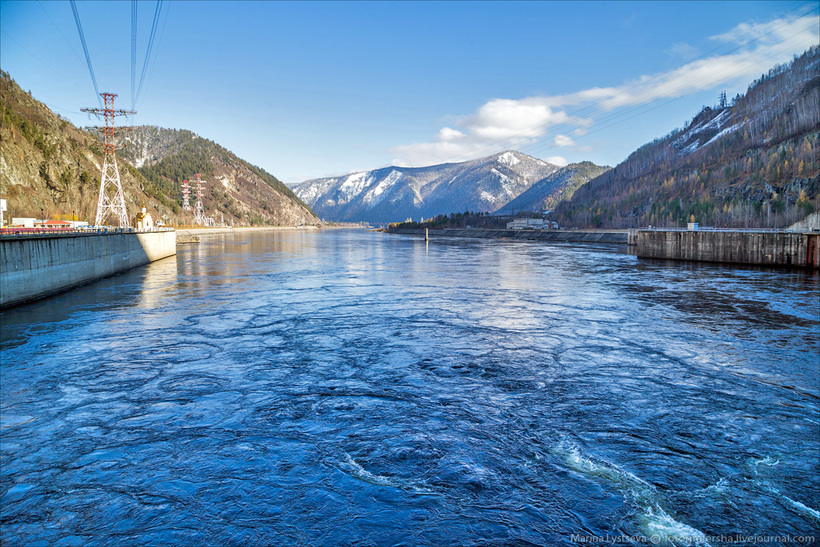

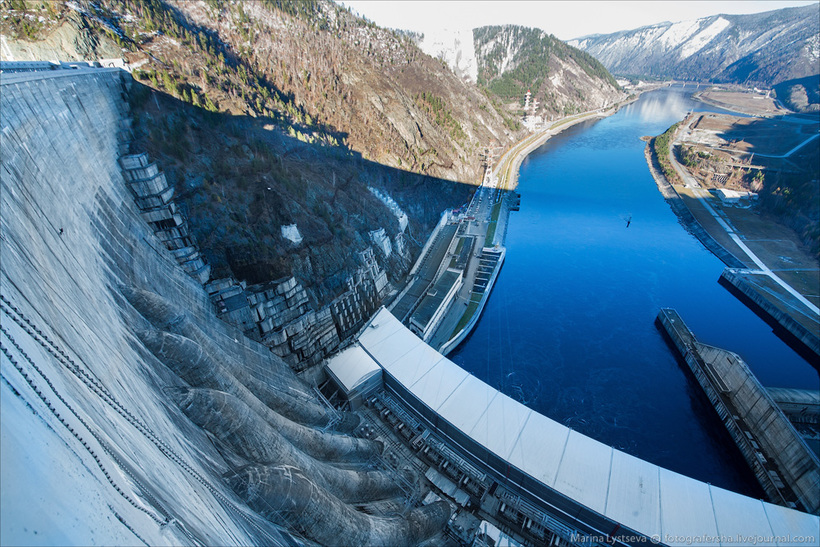

Шикарный вид с гребня на Енисей.

Самая большая в России!

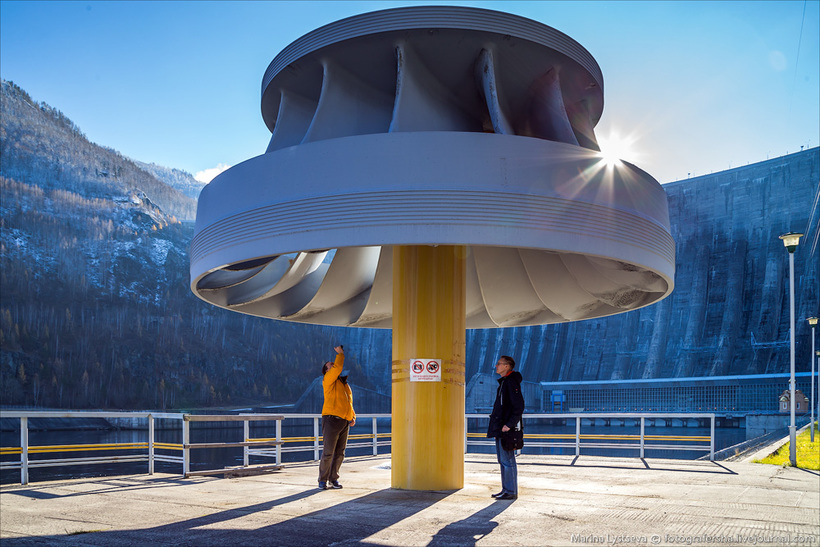

Отработавшее свой век временное рабочее колесо турбины теперь выполняет функцию памятника недалеко от проходной.

156 тонн нержавеющего железа! Второе такое же колесо распилили и сдали на переработку.

Самая большая в России!

Вернемся на гребень.

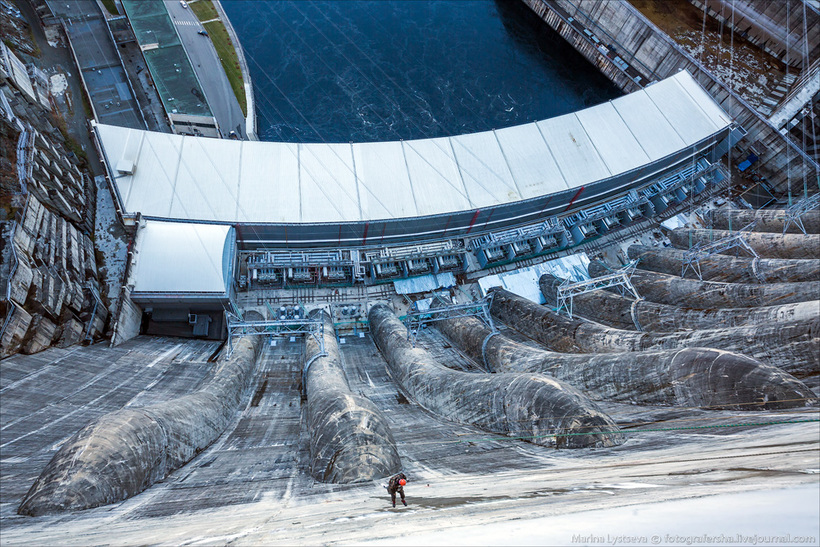

Тут сейчас работают альпинисты, которые выполняют работы по очищению мха с поверхности бетонных стен плотины, а также инспектируют ее на предмет состояния поверхности бетона.

Самая большая в России!

На строительство Саяно-Шушенской ГЭС ушло в общей сложности 9,7 миллионов кубометров бетона. Вместе со строительством берегового водосброса — 10,2.

Для наглядности — с таким количеством бетона можно построить двухполосную автодорогу от Москвы до Владивостока! Правда, только по прямой, но все же...

Всего в теле плотины вдоль верховой грани устроены 10 продольных галерей, где размещено порядка пяти тысяч единиц контрольно-измерительной аппаратуры, и в которые выведены кабели более чем от шести тысяч датчиков, установленных в процессе строительства и эксплуатации. Вся эта КИА позволяет оценивать состояние сооружения в целом и отдельных его элементов.

Самая большая в России!

Площадь водосбора бассейна реки, обеспечивающая приток к створу ГЭС, составляет 179 900 км2. Среднемноголетний сток в створе — 46,7 км3. Площадь водохранилища составляет 621 км2, полная емкость водохранилища — 31,3 км3, в том числе полезная — 15,3 км3.

Самая большая в России!

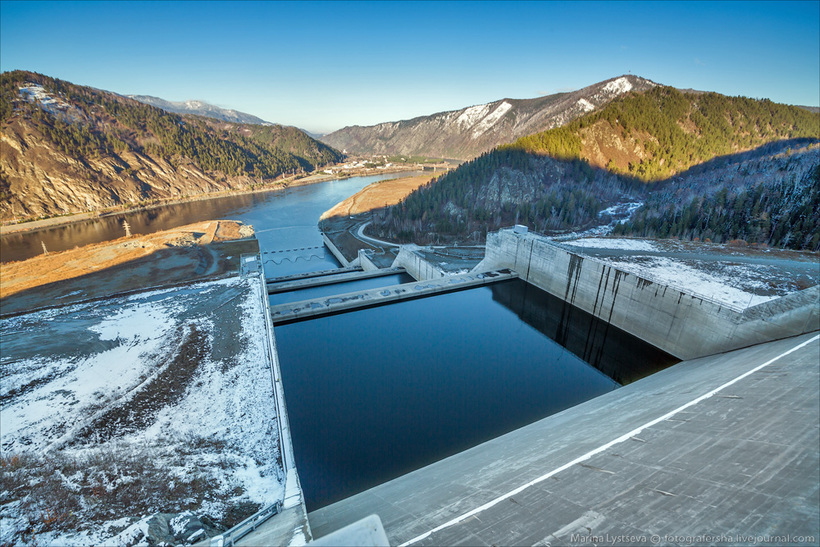

Водосбросная часть плотины, построенная в 2005-2011 годах, имеет длину 189,6 м и расположена у правого берега.

Самая большая в России!

Кажется, что ГЭС близко, но на самом деле тут почти 3,5 километра...

Самая большая в России!

На сегодняшний день станцию не просто восстановили, а полностью обновили, сделав самой современной в России. Пожелаем же гидроэнергетикам успешной и безаварийной работы!

Самая большая в России!

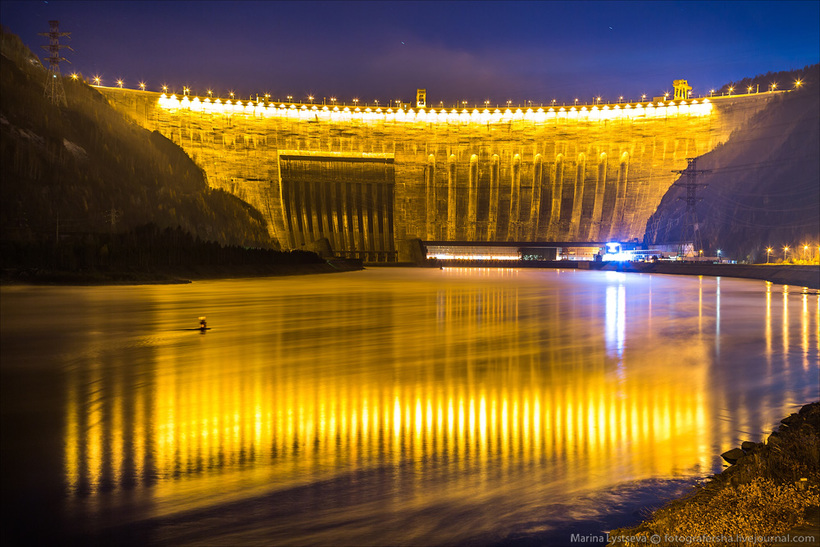

Вот такая красота.

Фотографии и текст — Источник
